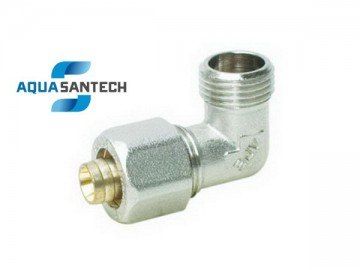

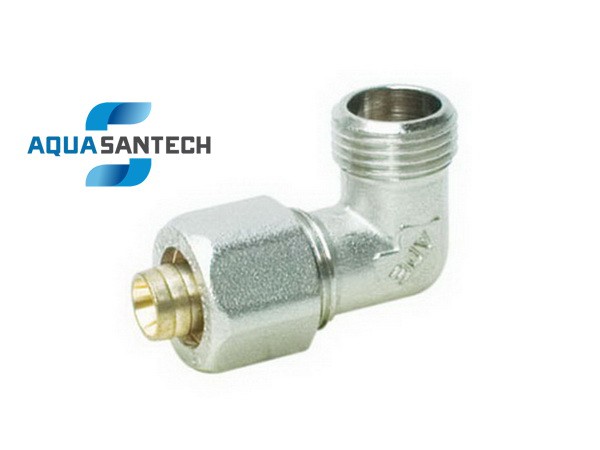

Угол компрессионный с наружной резьбой APE используется для подсоединения к металлопластиковой трубе резьбовых соединений под углом 90º. Конец соединения угла компрессионного с наружной резьбой снабжён уплотнительным латунным кольцом, которое обеспечивает хорошее уплотнение ниппеля с шлангом, чтобы исключить любые утечки жидкости (рабочей среды). Угол компрессионный с наружной резьбой APE никелированный сверху и жёлтый внутри, согласно стандарта DM174. Фитинги компрессионные APE для металлопластиковых труб были разработаны и изготовлены для обеспечения высокой надёжности с учётом длительного времени. Очень простая установка, без необходимости использования специального оборудования. Угол с наружной резьбой APE используется в гидро-термо-санитарных системах.

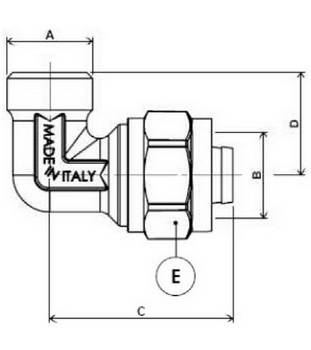

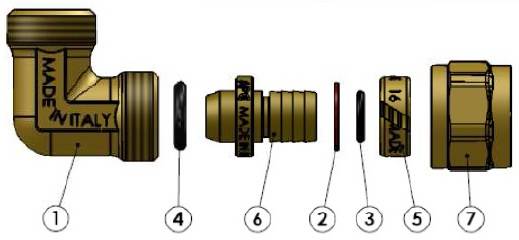

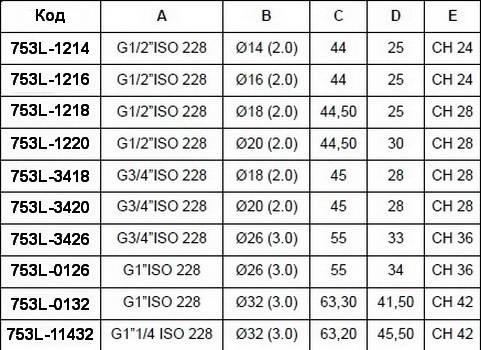

Корпус: латунь CW617N - соответствует стандарту UNI EN 12165:99
Шайба: PE (полиэтилен)
Уплотнительное кольцо: EPDM 70 SCH - соответствует стандарту EN 681.1
Уплотнительное кольцо: NBR 70 SCH
Разрезанное кольцо уплотнения: латунь CW 614N - соответствует стандарту UNI EN 12164:01
Пилообразный наконечник: латунь CW617N - соответствует стандарту UNI EN 12164:01
Гайка: латунь CW617N - соответствует стандарту UNI EN 12165:99
Надёжность уплотнения между трубой и фитингом гарантировано пилообразным наконечником (6), который вставляется в трубу, а так же наличием уплотнительного кольца (3), расположенного на том же наконечнике.
Соединение с трубой происходит за счёт сжатия: радиальное сжатие гайки (7) уменьшает диаметр уплотнительного разрезанного кольца (5) вокруг трубы, а внутри трубы сжимается уплотнительное кольцо (4) на корпусе.
Такая система соединения, используемая сжатие латуни, предотвращает возникновение возможных микротрещин и гарантирует уплотнение в любом рабочем состоянии.
Наличие шайбы (2) изолирует алюминий трубы от латуни фитинга, чтобы избежать коррозионных явлений.
Необходимые инструменты и компоненты для монтажа компрессионных фитингов
Для того, чтобы достичь идеального соединения между трубой и фитингом настоятельно рекомендуем Вам внимательно следовать этим инструкциям по установке.
Резка трубы
Отрежьте трубу до нужной длины с помощью специального трубореза, резать нужно перпендикулярно к оси трубы (Рис 1).
Калибровка и развальцовка
Прежде, чем вставить шланг в трубу более важной задачей является калибровка и развальцовка трубы. Вставьте внутрь трубы калибратор и поверните несколько раз, пока вы не получите совершенно круглую окружность (Рис 2); таким образом калибратор создает фаску - форму усеченного конуса из-за наличия трех резцов расположенных в 120° к основанию калибратора.
После калибровки и развальцовки трубы удалите стружку, которая образуется в результате этих операций.
Перед тем как продолжить, убедитесь, что калибратор не поврежден.
Смазка металлопластиковой трубы
Перед введением трубки фитинга в шланг необходимо смазать внутренний край трубы с помощью раствора на основе силикона. Смазка имеет двойную функцию: для облегчения вставки трубки фитинга и поддерживании уплотнительного кольца, избегая образования сокращений и/или расширений, которые негативно влияют на герметизацию.
Установка фитинга на трубу
Вставьте гайку, а затем латунное уплотнительное кольцо наденьте на трубу.
Вставьте шланг в трубку фитинга так, чтобы он упирался в прокладку PE.
И, наконец, затяните гайку на резьбовое соединение вручную.
Затягивание гайки фитинга компрессионного
Затяните гайку, используя соответствующие ключ и прекратите затягивание, когда труба начнёт поворачиваться вместе с гайкой.
Внимание: затягивание гайки должно происходить при помощи двух ключей: один для затягивания гайки, а другой для удержания корпуса фитинга.
Для использования серии арматуры, труб и фитингов производства APE рекомендуемые значения затяжки:
Ниже приведены минимальные расстояния между фитингами серии 700L
Желательно, для избежания вытягивания трубы из фитинга и разгерметизации, создавать опорные точки, особенно, когда между фитингами существуют длинные расстояния.
Соответствует стандартам DM 174, UNI EN ISO 21003-3 и UNI EN 1254-3.
