Характеристики

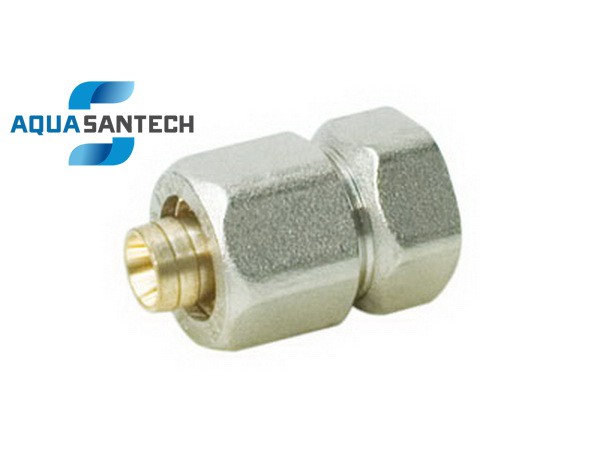

  Муфта компрессионная прямая с внутренней резьбой для металлопластиковых многослойных труб. Муфта имеет уплотнительное кольцо, которое обеспечивает герметичность соединения зубчатого профиля с пластиком трубы PE, чтобы исключить любые протечки потока рабочей среды трубопровода. Муфта является латунной и она жёлтая внутри, сверху никелевое покрытие белое, в соответствии с DM174. Фитинги компрессионные APE для металлопластиковых труб были разработаны и изготовлены для обеспечения высокой надёжности с учётом длительного времени. Очень простая установка, без необходимости использования специального оборудования. Муфта прямая компрессионная с внутренней резьбой используется в гидро-термо-санитарных установках.

• Диапазон температур: от -25°C до 120°C
• Максимальное рабочее давление: 16 бар

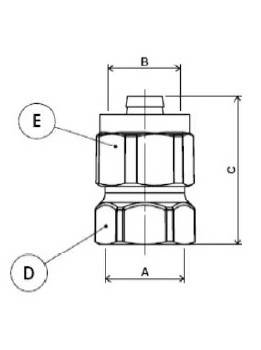

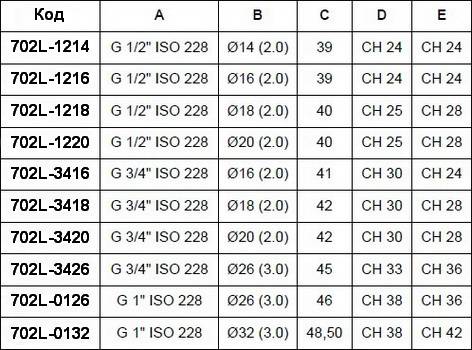

Размеры

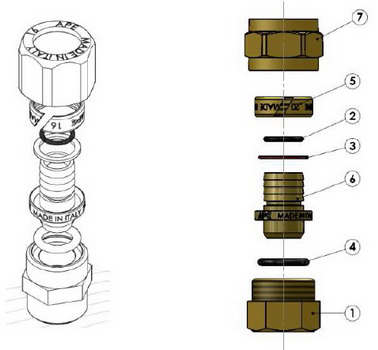

Компоненты

1. Корпус: латунь CW617N - соответствует стандарту UNI EN 12164:01; UNI EN 12165:99
2. Уплотнительное кольцо: EPDM 70 SCH - соответствует стандарту EN 681.1
3. Шайба: PE (полиэтилен)
4. Уплотнительное кольцо: NBR 70 SCH
5. Разрезанное кольцо уплотнения: латунь CW 614N - соответствует стандарту UNI EN 12164:01
6. Пилообразный наконечник: латунь CW617N - соответствует стандарту UNI EN 12164:01
7. Гайка: латунь CW617N - соответствует стандарту UNI EN 12165:99

  Надёжность уплотнения между трубой и фитингом гарантировано пилообразным наконечником (6), который вставляется в трубу, а так же наличием уплотнительного кольца (2), расположенного на том же наконечнике.

  Соединение с трубой происходит за счёт сжатия: радиальное сжатие гайки (7) уменьшает диаметр уплотнительного разрезанного кольца (5) вокруг трубы, а внутри трубы сжимается уплотнительное кольцо (4) на корпусе.

  Такая система соединения, используемая сжатие латуни, предотвращает возникновение возможных микротрещин и гарантирует уплотнение в любом рабочем состоянии.

  Наличие шайбы (3) изолирует алюминий трубы от латуни фитинга, чтобы избежать коррозионных явлений.

Техническая спцификация

• Область применения: гидро-термо-санитарные системы
• Рабочая среда: питьевая вода, техническая вода и вода насыщенная раствором соли (гликолем)
• Процент гликоля: max 30%
• Диапазон температур: от -25°C до 120°C
• Максимальное рабочее давление: 16 бар
• Тип трубы: многослойная металлопластиковая PE-Xb/AL/PE-Xb (соответствие стандрату UNI 21003)
• Сила затягивания максимальная: 50 Н м
• Сила затягивания номинальная: 40 Н м

Монтаж

  Необходимые инструменты и компоненты для монтажа компрессионных фитингов

  Для того, чтобы достичь идеального соединения между трубой и фитингом настоятельно рекомендуем Вам внимательно следовать этим инструкциям по установке.

Резка трубы

  Отрежьте трубу до нужной длины с помощью специального трубореза, резать нужно перпендикулярно к оси трубы (Рис 1).





Калибровка и развальцовка

 Прежде, чем вставить шланг в трубу более важной задачей является калибровка и развальцовка трубы. Вставьте внутрь трубы калибратор и поверните несколько раз, пока вы не получите совершенно круглую окружность (Рис 2); таким образом калибратор создает фаску - форму усеченного конуса из-за наличия трех резцов расположенных в 120° к основанию калибратора.

  После калибровки и развальцовки трубы удалите стружку, которая образуется в результате этих операций.

  Перед тем как продолжить, убедитесь, что калибратор не поврежден.



Смазка металлопластиковой трубы

  Перед введением трубки фитинга в шланг необходимо смазать внутренний край трубы с помощью раствора на основе силикона.
Смазка имеет двойную функцию: для облегчения вставки трубки фитинга и поддерживании уплотнительного кольца, избегая образования сокращений и/или расширений, которые негативно влияют на герметизацию.



Установка фитинга на трубу

1. Вставьте гайку, а затем латунное уплотнительное кольцо наденьте на трубу.
2. Вставьте шланг в трубку фитинга так, чтобы он упирался в прокладку PE.
3. И, наконец, затяните гайку на резьбовое соединение вручную.





Затягивание гайки фитинга компрессионного

  Затяните гайку, используя соответствующие ключ и прекратите затягивание, когда труба начнёт поворачиваться вместе с гайкой.

Внимание: затягивание гайки должно происходить при помощи двух ключей: один для затягивания гайки, а другой для удержания корпуса фитинга.

Для использования серии арматуры, труб и фитингов производства APE рекомендуемые значения затяжки:

• максимальная сила затягивания: 50 Н м
• номинальная сила затягивания: 40 Н м

Монтажные размеры

Ниже приведены минимальные расстояния между фитингами серии 700L

  Желательно, для избежания вытягивания трубы из фитинга и разгерметизации, создавать опорные точки, особенно, когда между фитингами существуют длинные расстояния.

  Соответствует стандартам DM 174, UNI EN ISO 21003-3 и UNI EN 1254-3.
