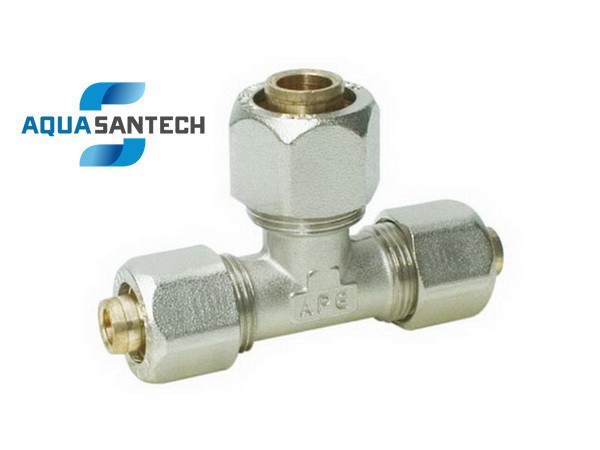

  Тройник компрессионный редукционно промежуточный APE используют для соединения трёх металлопластиковых многослойных труб разных по диаметру. Вы можете выбрать выше нужные диаметры подсоединяемых труб и купить, увидев цену по размерам. Концы соединения тройника компрессионного редукционно промежуточного снабжены уплотнительными латунными кольцами, которые обеспечивают хорошее уплотнение ниппеля с шлангом, чтобы исключить любые утечки жидкости (рабочей среды). Тройник компрессионный редукционно промежуточный APE никелированный сверху и жёлтый внутри, согласно стандарта DM174. Фитинги компрессионные APE для металлопластиковых труб были разработаны и изготовлены для обеспечения высокой надёжности с учётом длительного времени. Очень простая установка, без необходимости использования специального оборудования. Используется тройник компрессионный редукционный промежуточный APE в гидро-термо-санитарных системах.

  • Диапазон температур: от -25°C до 120°C
  • Максимальное рабочее давление: 16 бар
Размеры

Схема размеров тройника компрессионного редукционного промежуточного APE

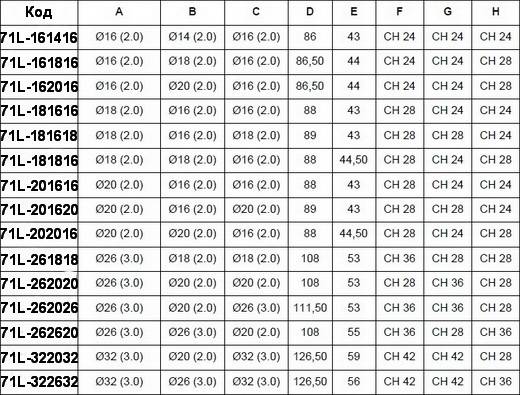

Таблица размеров тройника редукционного промежуточного компрессионного APE

Компоненты

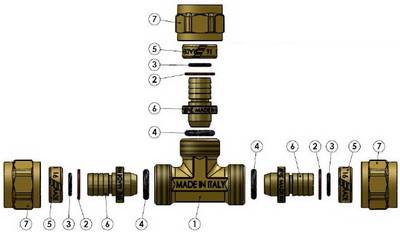

Схема компонентов в разборе тройника редукционного промежуточного компрессионного APE

  1. Корпус: латунь CW617N - соответствует стандарту UNI EN 12164:01; UNI EN 12165:99
  2. Шайба: PE (полиэтилен)
  3. Уплотнительное кольцо: EPDM 70 SCH - соответствует стандарту EN 681.1
  4. Уплотнительное кольцо: NBR 70 SCH
  5. Разрезанное кольцо уплотнения: латунь CW 614N - соответствует стандарту UNI EN 12164:01
  6. Пилообразный наконечник: латунь CW617N - соответствует стандарту UNI EN 12164:01
  7. Гайка: латунь CW617N - соответствует стандарту UNI EN 12165:99

  Надёжность уплотнения между трубой и фитингом гарантировано пилообразным наконечником (6), который вставляется в трубу, а так же наличием уплотнительного кольца (3), расположенного на том же наконечнике.

  Соединение с трубой происходит за счёт сжатия: радиальное сжатие гайки (7) уменьшает диаметр уплотнительного разрезанного кольца (5) вокруг трубы, а внутри трубы сжимается уплотнительное кольцо (4) на корпусе.

  Такая система соединения, используемая сжатие латуни, предотвращает возникновение возможных микротрещин и гарантирует уплотнение в любом рабочем состоянии.

  Наличие шайбы (2) изолирует алюминий трубы от латуни фитинга, чтобы избежать коррозионных явлений.

Техническая спецификация
  • Область применения: гидро-термо-санитарные системы
  • Рабочая среда: питьевая вода, техническая вода и вода насыщенная раствором соли (гликолем)
  • Процент гликоля: max 30%
  • Диапазон температур: от -25°C до 120°C
  • Максимальное рабочее давление: 16 бар
  • Тип трубы: многослойная металлопластиковая PE-Xb/AL/PE-Xb (соответствие стандрату UNI 21003)
  • Сила затягивания максимальная: 50 Н м
  • Сила затягивания номинальная: 40 Н м
Монтаж

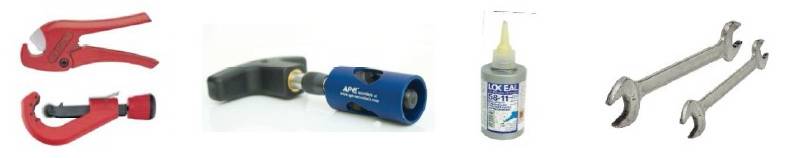

Необходимые инструменты и компоненты для монтажа компрессионных фитингов

Изображение необходимых инструментов и компонентов для монтажа фитингов компрессионных

  Для того, чтобы достичь идеального соединения между трубой и фитингом настоятельно рекомендуем Вам внимательно следовать этим инструкциям по установке.

Изображение резки металлопластиковой многослойной трубыРезка трубы

  Отрежьте трубу до нужной длины с помощью специального трубореза, резать нужно перпендикулярно к оси трубы (Рис 1).





Изображение калибровки и развальцовки трубы металлопластиковойКалибровка и развальцовка

 Прежде, чем вставить шланг в трубу более важной задачей является калибровка и развальцовка трубы. Вставьте внутрь трубы калибратор и поверните несколько раз, пока вы не получите совершенно круглую окружность (Рис 2); таким образом калибратор создает фаску - форму усеченного конуса из-за наличия трех резцов расположенных в 120° к основанию калибратора.

  После калибровки и развальцовки трубы удалите стружку, которая образуется в результате этих операций.

  Перед тем как продолжить, убедитесь, что калибратор не поврежден.



Изображение смазки металлопластиковой трубы при монтаже компрессионного фитингаСмазка металлопластиковой трубы

  Перед введением трубки фитинга в шланг необходимо смазать внутренний край трубы с помощью раствора на основе силикона.
Смазка имеет двойную функцию: для облегчения вставки трубки фитинга и поддерживании уплотнительного кольца, избегая образования сокращений и/или расширений, которые негативно влияют на герметизацию.



Изображение установки фитинга на металлоплатиковую трубуУстановка фитинга на трубу

  1. Вставьте гайку, а затем латунное уплотнительное кольцо наденьте на трубу.
  2. Вставьте шланг в трубку фитинга так, чтобы он упирался в прокладку PE.
  3. И, наконец, затяните гайку на резьбовое соединение вручную.





Изображение затягивания гайки фитинга компрессионногоЗатягивание гайки фитинга компрессионного

  Затяните гайку, используя соответствующие ключ и прекратите затягивание, когда труба начнёт поворачиваться вместе с гайкой.

Внимание: затягивание гайки должно происходить при помощи двух ключей: один для затягивания гайки, а другой для удержания корпуса фитинга.

Для использования серии арматуры, труб и фитингов производства APE рекомендуемые значения затяжки:

  • максимальная сила затягивания: 50 Н м
  • номинальная сила затягивания: 40 Н м
Монтажные размеры

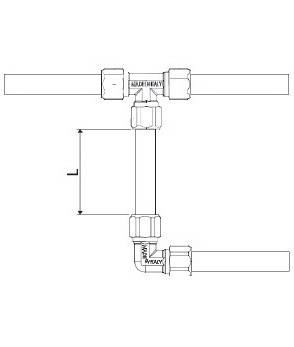

Ниже приведены минимальные расстояния между фитингами серии 700L

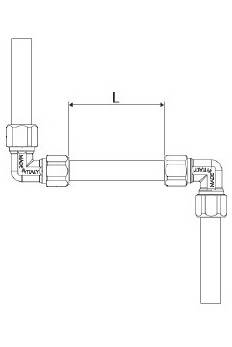

Монтажные размеры между фитингами компрессионными APE

Монтажные расстояния между фитингами компрессионными APE

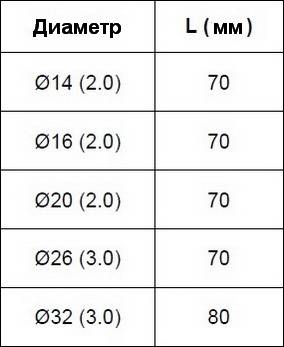

Таблица монтажных резмеров компрессионных фитингов APE

  Желательно, для избежания вытягивания трубы из фитинга и разгерметизации, создавать опорные точки, особенно, когда между фитингами существуют длинные расстояния.

  Соответствует стандартам DM 174, UNI EN ISO 21003-3 и UNI EN 1254-3.
