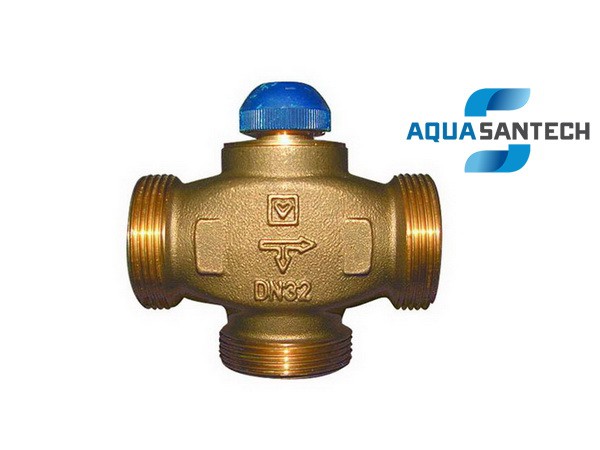

CALIS-TS-RD HERZ трёхходовой термостатический клапан с распределением потока 100% для системы отопления и охлаждения

Корпус клапана изготовлен из латуни, шпиндель из нержавеющей стали, герметичные уплотнения EPDM. Корпус латунный не никилированный, с синим защитным колпачком, без соединителей в комплекте. Термостатитческие головки присоединяются с резьбой М28 х 1,5.

Эксплуатационные данные

Максимальная рабоча температура: +120^oC
Минимальная рабочая температура: +2^oC
Максимальное рабочее давление 1/2" (DN 15), 3/4" (DN 20): 10 бар
Максимальное рабочее давление 1" (DN 25), 1"1/4 (DN 32): 16 бар
Максимальные перепады давления при эксплуатации термостата: 0,2 бар
Высокое качество согласно ÖNORM H 5195 или VDI-Richtlinie 2035.

Соединяя трёхходовой термостатический клапан CALIS-TS-RD HERZ с медными или стальными трубами, Вы должны учитывать эксплуатационные данные используемых труб и фитингов, обращать внимание на данные их допустимых температур и давлений. Для соединения с пластиковыми трубами применима максимальная рабочая температура 80^oC, рабочее давление 4 бар, если допускают такие данные изготовители пластиковых труб и фитингов к ним.

Размеры

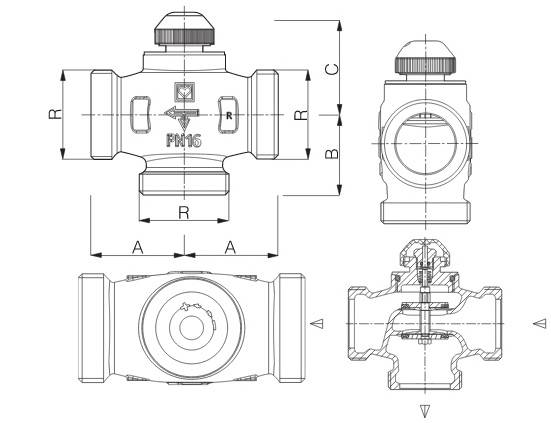

Установочные размеры трёхходового термостатического клапана CALIS-TS-RD HERZ в мм

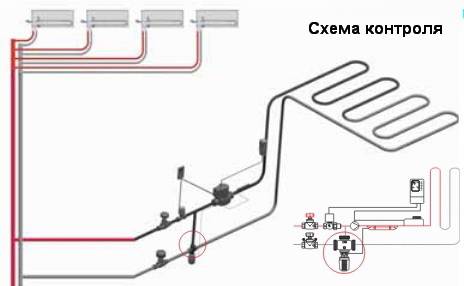

Применение

Функции

CALIS-TS-RD трёхходовой термостатический клапан с 100% распределением потоков предназначен для использования в качестве термостатического переключающего клапана, для поддержания постоянной величины температуры помещения - температурой измеряемой среды в закрытых контурах холодной и горячей воды с почти постоянным обьёмным расходом.

Обход от трёхходового термостатического клапана CALIS-TS-RD (1/2" (DN 15) и 3/4" (DN 20)) может использоваться как в смесительной, так и распределительной эксплуатациях.

Принцып работы термостата

Регулировка температуры термостата происходит с помощью отдельно установленных на выбор HERZ-термоголовок с накладным или погружным датчиком, а так же электронных систем регулирования HERC-RTL и HERZ-RTC.

Чтобы избежать прилипания штифта клапана, CALIS-TS-RD защищён вторым уплотнительным кольцом против отложений.

В качестве уплотнения шпинделя используются один или два уплотнительных кольца (при 1" (DN 25) и 1"1/4 (DN 32)), которые в ходе эксплуатации можна менять. Уплотнительные кольца обеспечивают максимальную лёгкость обслуживания и постоянную лёгкость хода клапана.

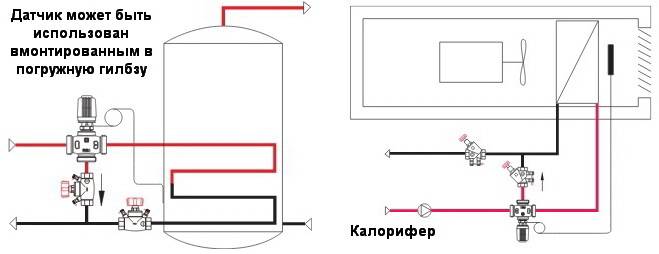

Области применения

Ситемы отопления

Нагрев воды
