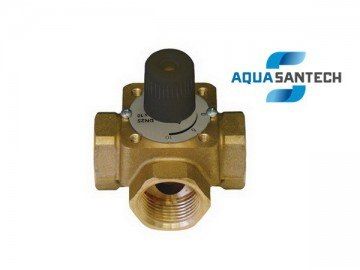

Трёхходовой смесительный кран с ручкой HERZ

Пн - Пт 10:00 - 17:00

грн Товар доданий до кошика Товарів у кошику на суму

Пошук

Принцип работы

При повороте шпинделя плавно открывается вход горячей воды, а вход холодной воды (обратки) закрыт. Тем самым повышается температура смешанной воды (в подающем трубопроводе) при приблизительно постоянном расходе. При закрытии подачи горячей воды от котла в систему, открыта подача обратки (байпаса) к котлу, следовательно, возможна термическая циркуляция, что повышает темпуратуру возвратки и увеличивает ресурс котла. Для автоматического регулирования можно использовать ресиверсный привод для двухходового смесительного крана ASH-7712 с углом поворота 90^oC. После вывода привода толкатель может регулироваться вручную.

Эксплуатационные данные

Номинальное давление: 10 бар
Постоянная рабочая температура: от -10^oC до +110^oC
Пиковая кратковременная рабочая температура: 130^oC
Угол рабочего поворота ручки: 90^o
Крутящий момент (при номинальном давлении): 5 нм

Материалы

Корпус: кованная латунь (CW602N) согласно стандарту EN 12420
Регулирующий конус: латунь
Уплотнительные элементы: EPDM (прокладка)
Соединения: с внутренней резьбой согласно стандартов ISO 7-1

Размеры

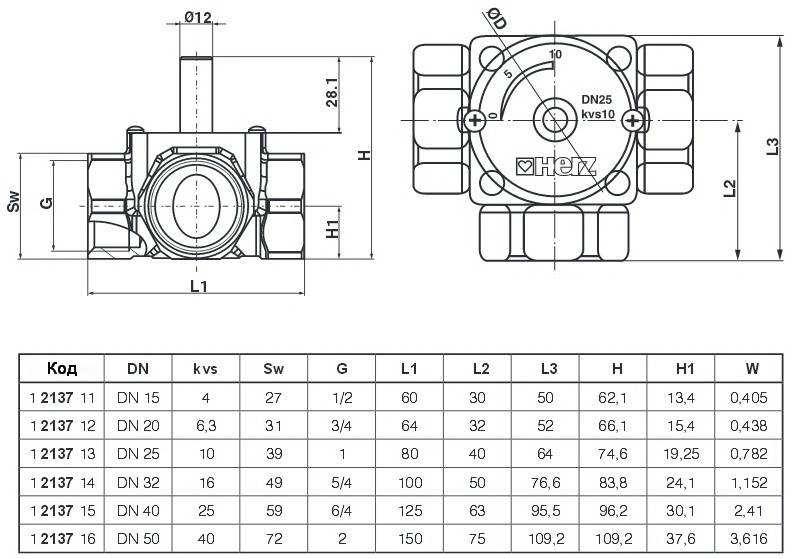

Размеры в мм трёхходового смесительныго крана с ручкой HERZ

Характеристики

Номинальное напряжение: AC 230В, 50/60Гц
Функциональная область: AC 198 ... 264 В
Мощность потребления: 35 Вт
Вспомогательный выключатель: 1 х EPU 5 (1) A, AC 250Вт
- точка переключения: регулировка (0 ... 100 %)
Ручной режим: временная и постоянная регулировка
Крутящий момент: мин. 10нм (при номинальном напряжении)
Угол поворота 90^o
Время выполнения: 140 сек
Уровень звуковой мощности: макс. 35 дБ(А)
Индикатор положения: шкала на пластине 0 ... 10
Класс защиты: II (с двойной изоляцией)
Степень защиты: IP40
Температура окружающей среды: 0 ... +50 ^oC (рабочий цикл 140/35сек)
Температура измеряемой среды: +5 ... +120 ^oC (шаровой кран)
Температура хранения: -30 ... +80 ^oC
Тест влажности в соответствии с EN 60730-1
EMV: CE согласно 89/336/EWG
Директива о низком напряжении: CE согласно 73/23/EWG
Фармакологическое сответствие: тип 1.B (EN 60730-1)
Техническое обслуживание: не требуется

Применение

Область применения и монтаж

Трёхходовой клапан HERZ для контроля горячей и холодной воды используется как смесительный или распределительный. Трёхходовой смесительный вентиль имспользуют в комбинации с сервоприводм, поэтому могут быть разными графики кривой (линейная, пропорциональная или квадратная).

В зафисимости от применения (смесительной или распредилительной эксплуатации), используют нужные резьбовые соединения (фитинги) для подключения к трубопроводу.

Клапан может быть установлен в любом положении, кроме как "вверх ногами".

Избегайте попадания конденсата, капель воды и т.д. в привод.

Трёхходовой привод

Управление осуществляется углом поворота ручки до 90^o. При достижении конечных положений электрический привод отключается и, следовательно, обесточивается.

Ручной режим с ручным рычагом

Временное отключение путём нажатия, постоянное смешивание осущетвляется с помощью поворотной ручки на корпусе.

Указания по технике безопасности

Корпус устройства может быть открыть только на заводе изготовителе. Он не содержит никаких ремонтируемых или заменяемых пользователем деталей.

Примеры

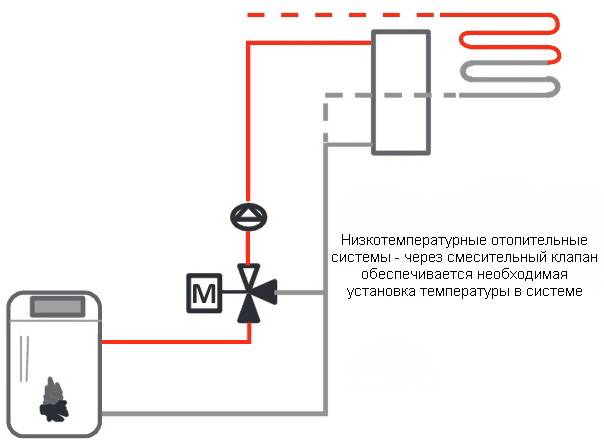

Схематический пример применения трёхходового смесительного капана в низкотемпературной системе отоплениея:

Пример применения трёхходового смесительного клапана в системе охлаждения:

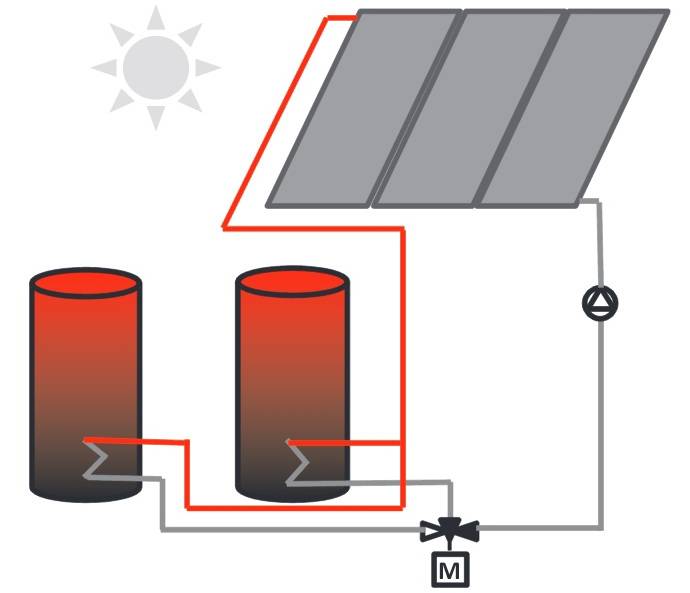

Пример применения трёхходового смесительного клапана в солничной системе с двумя баками:
