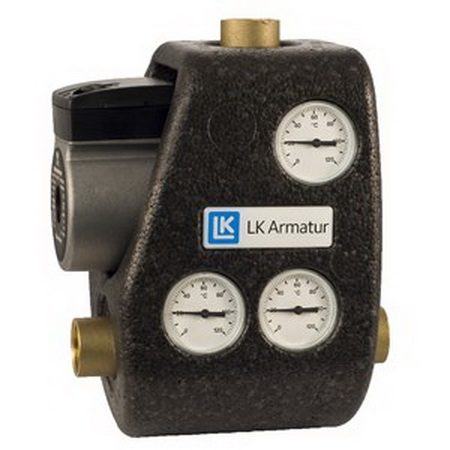

Смесительный узел LK 810 ThermoMat G является загрузочным устройством в системах отопления с помощью твердотопливных котлов и резервуаров. Узел загрузки предназначен для обеспечения высокой температуры возвращаемого теплоносителя, а также оптимальной температурной стратификации в баке для хранения, таким образом увеличивая эффективность системы. Предотвращая окисление и снижая образование конденсата, продлевается жизнь котла.

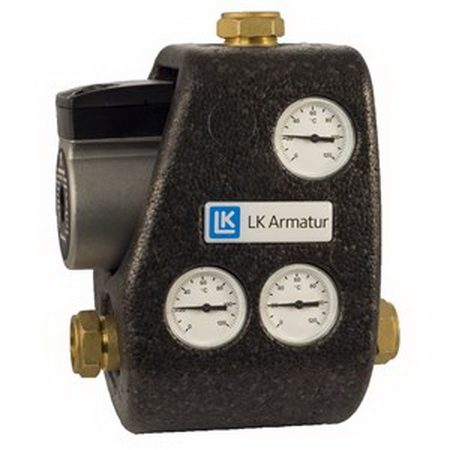

Смесительный узел LK 810 ThermoMat G является компактной конструкцией со встроенным циркуляционным насосом и клапаном термической нагрузки, который регулирует на два порта. Узел загрузки имеет три шаровых крана для упрощения монтажа и обслуживания, три термометра, которые обеспечивают простой контроль процесса погрузки и изоляции сводя к минимуму потери тепла. Погрузочный агрегат доступен в двух вариантах - с или без обратного клапана. С обратным клапаном будут получены дополнительные функции, описанные дальше.
Смесительный узел LK 810 ThermoMat G устанавливается в цепи между твердотопливным котлом и баком-накопителем. Наружный блок должен быть установлен вертикально с приводом вала циркуляционного насоса в горизонтальном положении. Загрузочное устройство является обратным и может быть легко адаптировано при монтаже справа или слева от котла.
Загрузочное устройство LK 810 ThermoMat G обычно не требует никакого обслуживания. Установка должна регулярно проверяться. Благодаря трём шаровым кранам любая часть может быть заменена без опорожнения системы при необходимости обслуживания.

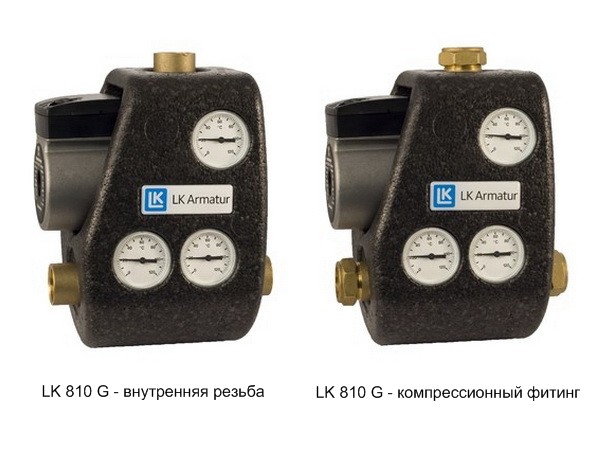

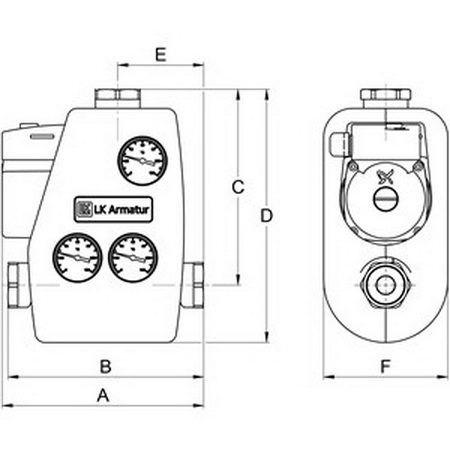

LK 810 G - внутрення резьба

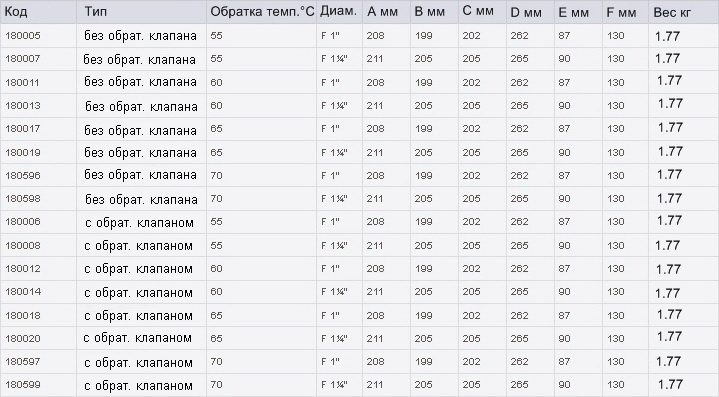

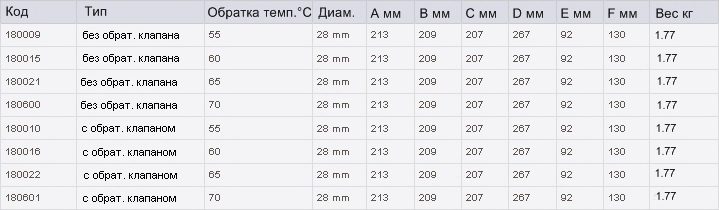

LK 810 G - компрессионный фитинг

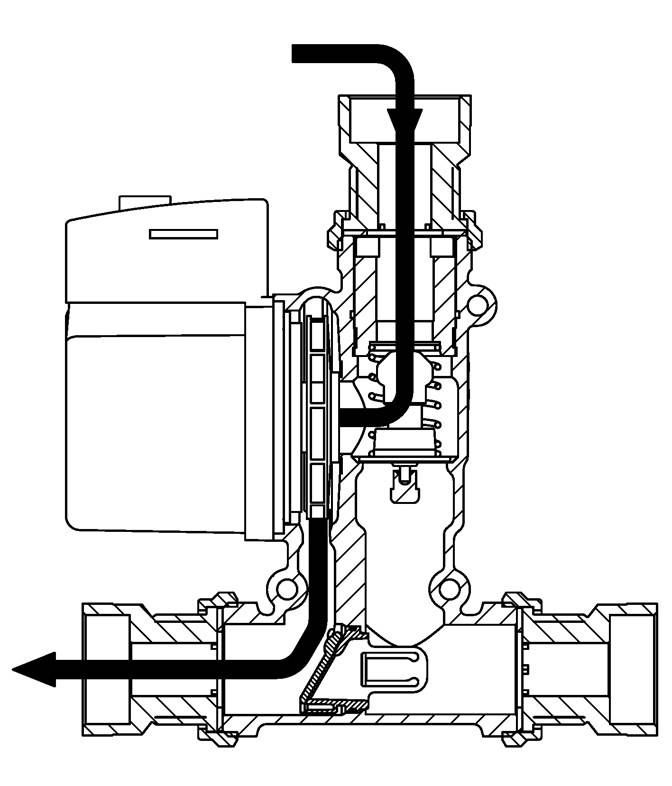

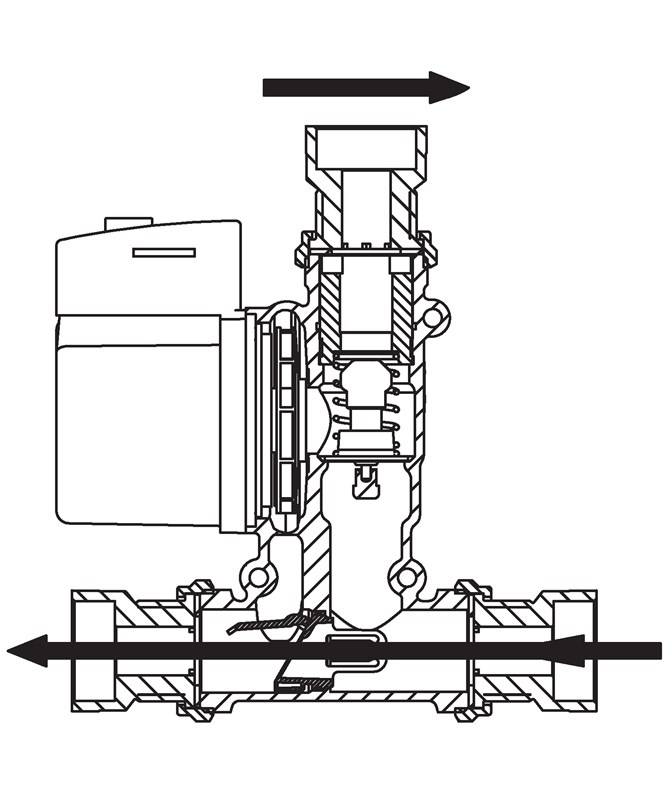

1. Фаза нагрева
Вода циркулирует между котлом и блоком загрузки, пока температура в котле растёт.

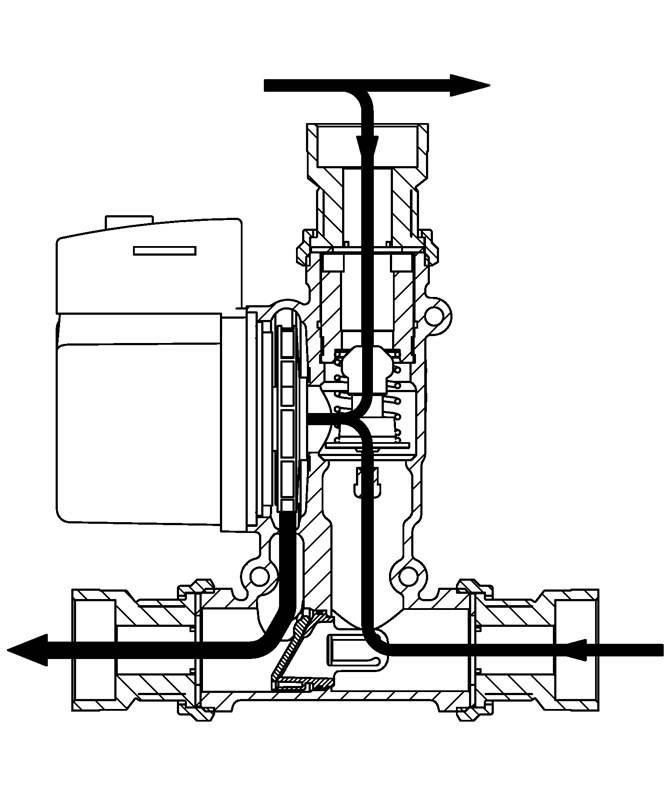

2. Фаза загрузки
Термостатический элемент начинает открываться и позволяет возвратной воде из накопительного бака смешиваться с подачей воды, прежде чем она возвращается в котёл. Температура обратки в котле поддерживается постоянной.

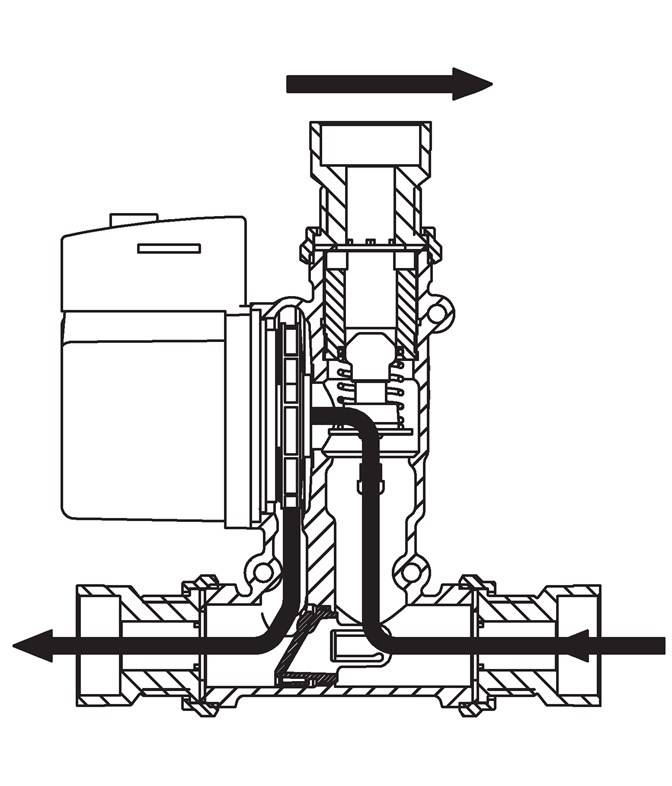

3. Заключительная фаза
Термостатический элемент полностью открыт, а перепускной закрыт. Это приводит к оптимальной передаче тепла от котла и накопительного бака подачей воды.
4. Само-циркуляция с обратным клапаном
Само-циркуляция будет получена как только огонь погас и циркуляционный насос остановлен. Остатки горячей воды загружаются в бак для хранения. В случае отключения электричества или поломки насоса обратный клапан автоматически открывается для обеспечения естественной циркуляции. Обратный клапан также останавливается при рециркуляции от резервуаров до котельной.

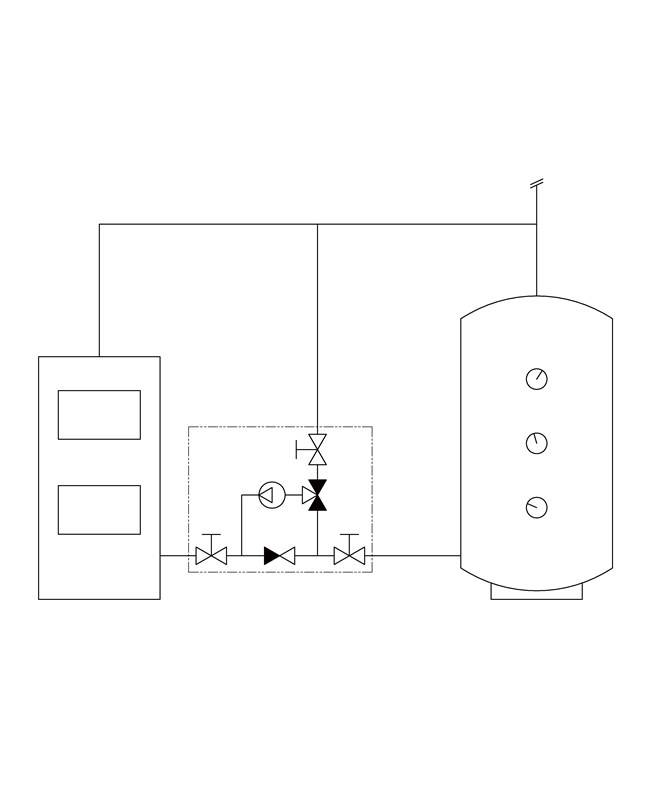

С обратным клапаном

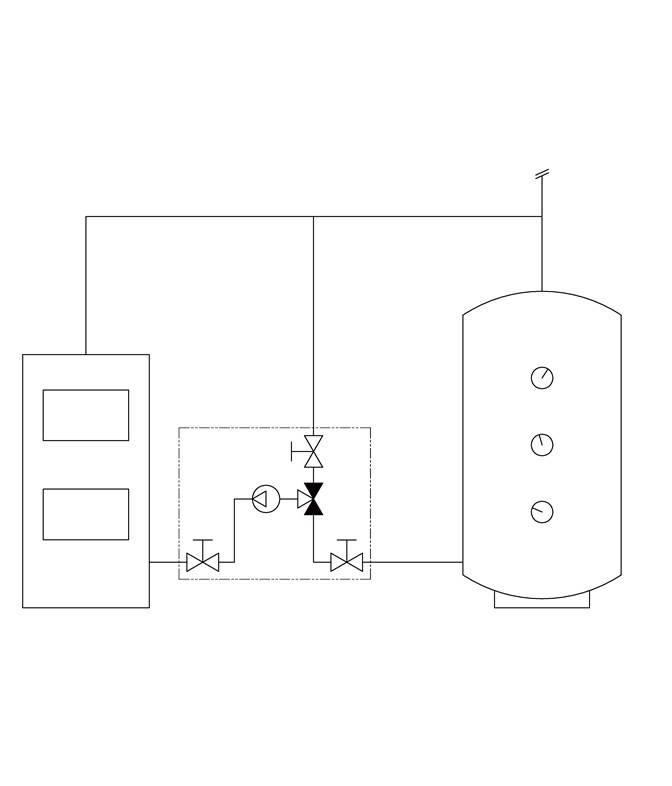

Без обратного клапана

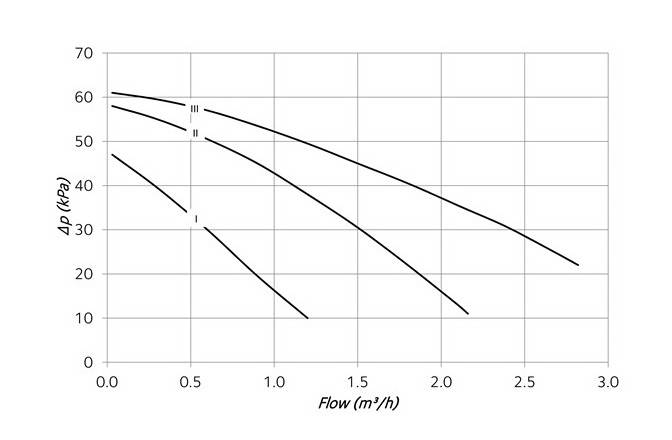

Характеристики насоса

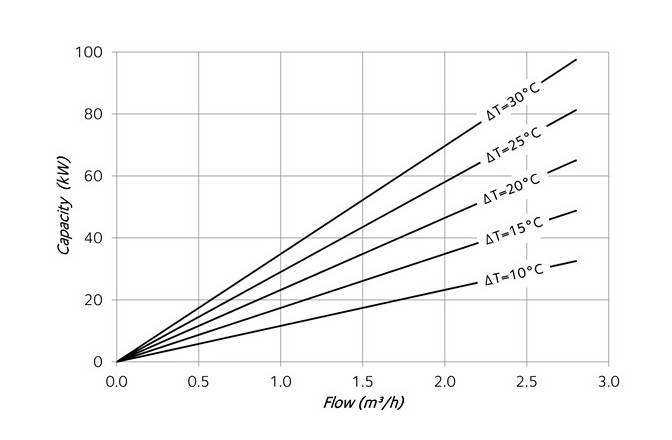

Схема мощности котла
Инструкция по эксплуатации смесительного узла LK 810 ThermoMat G
