Применение

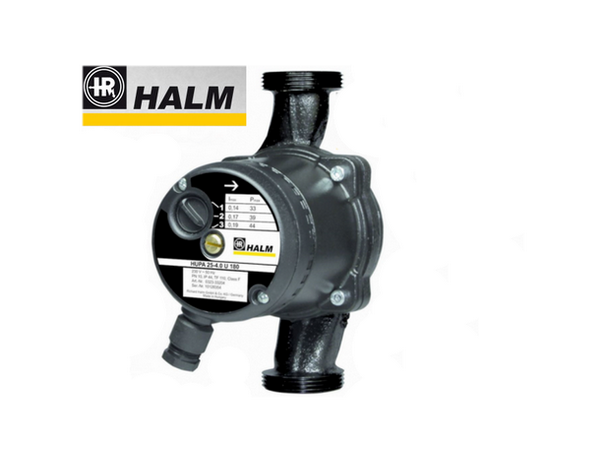

  Циркуляционные насосы HALM серии HUPA - циркуляционные насосы с мокрым ротором предназначены для использования в системах отопления с постоянной или слабо переменной скоростью потока. С помощью 3-ступенчатого поворотного переключателя и равномерно градуированных программ по умолчанию, почти в каждой рабочей точке системы можно добиться экономии.

Основные направления использования

• Отопление, кондиционирование и промышленные системы;
• двухтрубные системы;
• однотрубные системы;
• системы тёплого пола;
• котлы/первичные контуры;
• гидроаккумуляторы.

Материалы

• корпус насоса: серый чугун
• рабочее колесо: полиамид (PA - GF 35)
• вал: керамика
• подшипник: керамика
• опорная плита: нержавеющая сталь
• присоединительные наконечники: нержавеющая сталь

Рабочая среда

• отопительная вода согласно VDI 2035
• чистые, жидкие, неагрессивные и невзрывоопасные, минеральные масло - свободные среды без твёрдых частиц
• среда с максимальной вязкостью до 10 мм²/с
• среда с вместимостью гликоля более 20% гликоля, должна быть сверена с эксплуатационными данными

Температурный режим

• температура окружающей среды: от 0 ^°C до +40 ^°C
• температурный класс: TF 110
• температура рабочей среды: от +2 ^°C до +110 ^°C

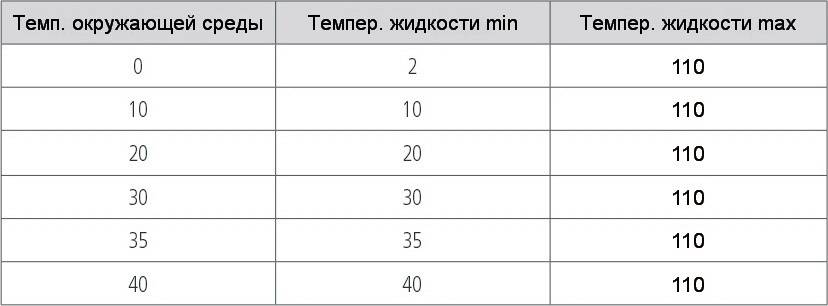

Температура окружающей среды

  Чтобы избежать формирования конденсата в клеммной коробке и статоре, температура перекачиваемой жидкости всегда должна быть равна или выше температуры окружающей среды.

Защита двигателя

  Внешняя защита двигателя не требуется

Скорость

  Соответствующая скорость устанавливается с помощью переключателя, встроенного в коробку терминального бокса.

Минимальное давление входа

  Определите минимальное давление потока в зависимости от соответствующей температуры по таблице:

Уровень звукового шума

Уровень звукового шума составляет <45 дБ (А)

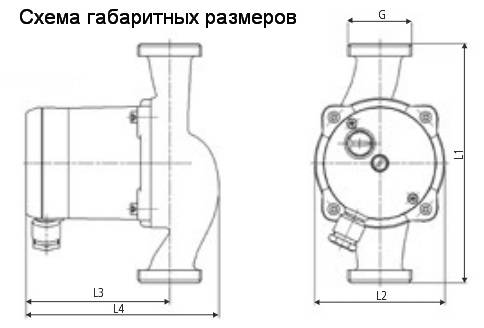

Габаритные размеры

• тип: HUPA
• L1: 130/180
• L2: 98
• L3: 108
• L4: 145

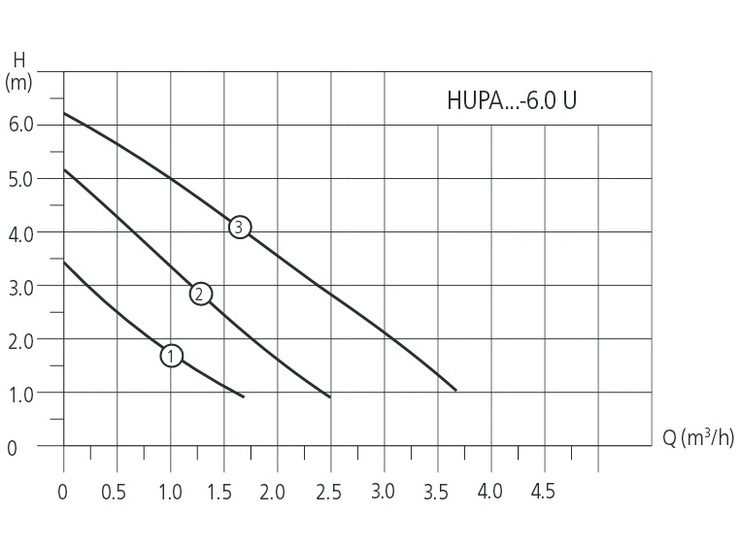

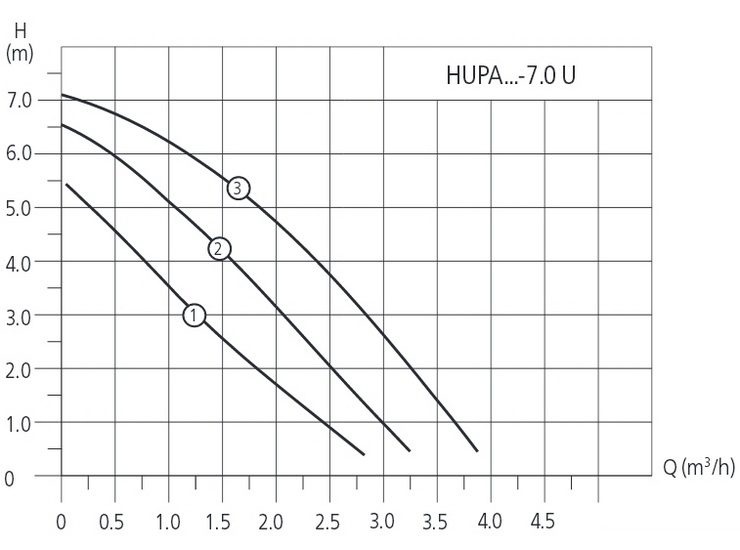

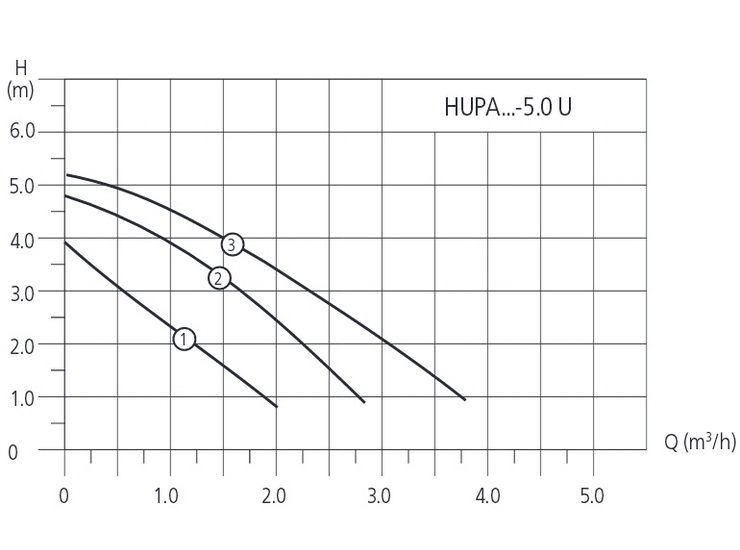

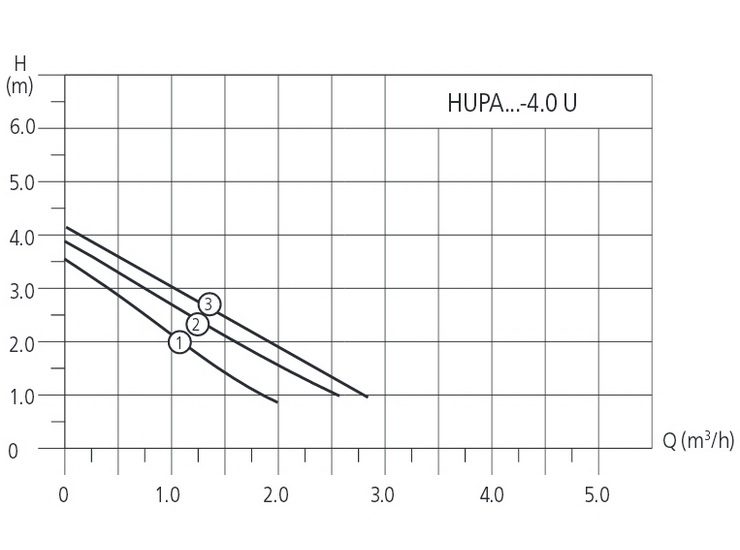

Диаграммы изменения производительности от высоты подъёма циркуляционного насоса HALM HUPA
