• Комплект

1. Регулятор температуры обратного потока ГЕРЦ-MINI между 25-60^oC, ограничение и блокировка установленного диапазона.

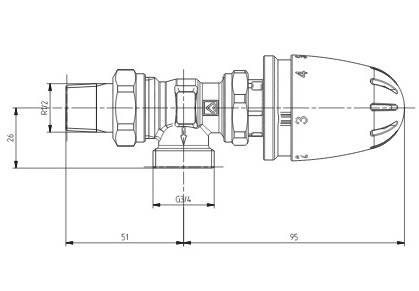

2. Термостатический кран ГЕРЦ-TS-90, угловой, никелированный присоединитель к радиатору R 1/2", подключение к трубам - наружная резьба G 3/4".

• Эксплуатационные данные

• максимальная рабочая температура: 110 ^oC
• максимальное рабочее давление: 10 бар
• диапазон регулирования температур: 25-60 ^oC
• качество согласно стандарту водяного отопления ÖNORM H 5195 или VDI-Richtlinie 2035

• Применене фитингов

  При применении комплектов зажимов для стальных и медных труб необходимо учитывать данные допустимых температур и давления согласно стандарту EN 1254-2:1998. Для соединения с пластиковыми трубами применяются фитинги с максимальной рабочей температурой 80^oC и максимальным рабочим давлением 4бар.

• Установка диапазона температур по шкале маховика

• Принцип работы

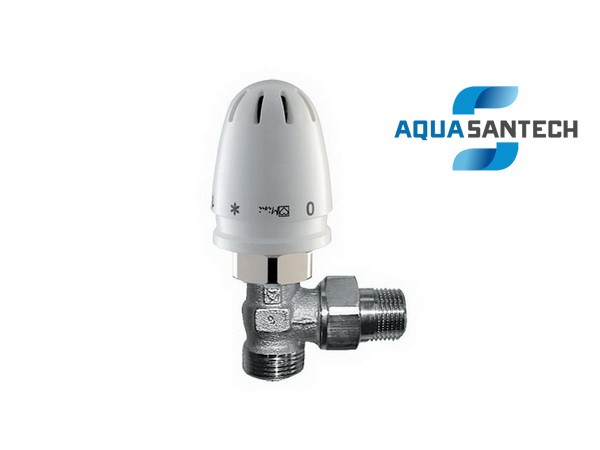

  Кран радиаторный угловой с термоголовкой ГЕРЦ-MINI для регулирования-ограничения температуры обратного потока - это самостоятельно действующий пропорциональный регулятор для регулирования температуры воды в обратном трубопроводе отопительных элементов или агрегатов теплого пола.

  Температура воды от корпуса крана передаётся к датчику температуры. Если установленное заданное значение температуры в обратном трубопроводе выше или ниже допустимого предела, регулятор закрывает или открывает подачу теплоносителя.

  При установке термостатического крана обратите внимание на направление потока (стрелка на корпусе). После снятия защитного колпачка регулятор обратного хода температуры будет в положение „полностью открыт“ (заводская настройка), установка с помощью накидной гайки. Маркировки должны быть хорошо видны.

• Инструкция по монтажу

  Температура окружающей среды не должна превышать заданного значения, так как в противном случае контроллер будет постоянно закрыт.

• Область применения

Водяное отопление.

  Кран радиаторный угловой с термоголовкой ГЕРЦ-MINI для ограничения температуры обратного потока, применяется для радиаторов отопления или для регулирования температуры в обратном трубопроводе напольного отопления на небольших площадях (до 15 м2), используется также в комбинированных системах тёплого пола и радиаторного отопления.

  Кран радиаторный прямой с термоголовкой ГЕРЦ-MINI является также регулятором расхода. Для регулирования систем напольного отопления при параллельном соединение труба теплого пола с такой же температурой, как и радиатор отопления.

• Принцыпы установки, параллельное подключение, последовательное подключение

• Конструктивные особенности

Уплотнение шпинделя

В качестве уплотнения шпинделя используется уплотнительное кольцо, которое хранится в сменных латунных упаковках по ходу эксплуатации. Уплотнительное кольцо обеспечивает максимум свободы обслуживание и прочную легкость хода клапана.

Уплотнение седла

Уплотнение седла мягко ложится при закрытии крана и гарантирует идеальное поведение закрытия.

• Подключение радиатора

Уплотнение крана не создаёт проблем к железным подключениям радиаторов. При подключении рекомендуется использовать монтажный ключ.

• Скрытое ограничение или блокировка

  Путём установки одного или двух ограничительных штифтов, можна добиться ограничения или блокировки поворотного участка.

  Ограничительные штифты доступны в качестве дополнительных принадлежностей.

Действия

В нижней части термостатической головки предусмотрено круглое отверстие для крепления штифта.

• Установите маховик термостатической головки на требуемую позицию ограничения или блокировки.
• На шкале маховика в позиции „2“ находится поперечный штрих, маркер для установки ограничительных штифтов.
• Маховик установите на необходимое значение (Рис 1).
• Ограничение максимума. Штифт расположен с левого конца черты (Рис 2).
• Ограничение минимума. Штифт расположен с правого конца черты (Рис 3).
• Параметр блокировки. Когда штифты установлены с левой и правой части черты (Рис 4).
• Вставлять штифты до упора (утолщение). Вытягивать можно при помощи подходящих инструментов (например плоскогубцы).
