Характеристики

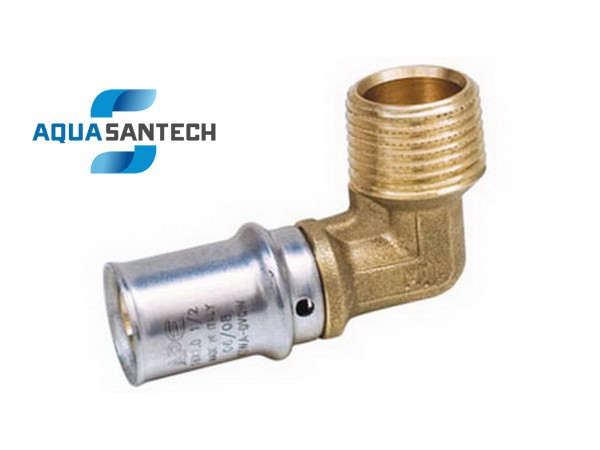

  Пресс-угол с наружной резьбой APE используют при необходимости подключения к многослойной металлопластиковой трубе запорной арматуры с внутренней резьбой под прямым углом 90°. Пресс-угол с наружной резьбой APE снабжён двумя уплотнительными кольцами из PE, чтобы избежать любых утечек рабочей среды. Как и все фитинги APE для металлопластиковых многослойных труб, пресс-угол с наружной резьбой используется в гидро-термо-санитарных системах.

• Диапазон температур: от -25°C до 120°C
• Максимальное рабочее давление: 16 бар
• Профили для прессовки: профиль TH от Ø16 до Ø32; профиль U от Ø40 до Ø63

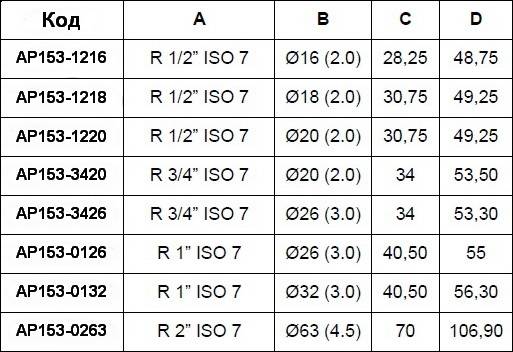

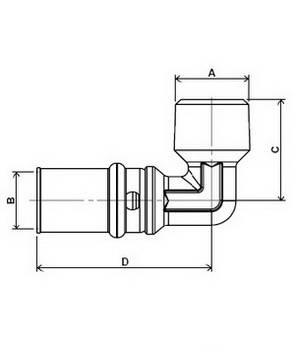

Размеры

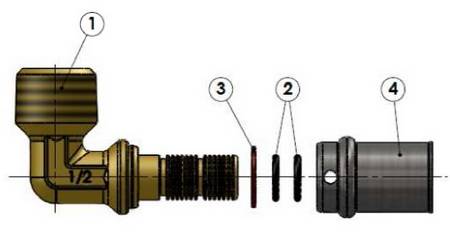

Компоненты

1. Корпус: латунь CW617N - соответствует стандартам UNI EN 12164:01; UNI EN 12165:99; UNI EN 12168:01
2. Уплотнительные кольца: EPDM 70 SCH - соответствует норме EN 681.1
3. Шайба: PE (полиэтилен)
4. Втулка обжима трубы: нержавеющая сталь AISI 304 - соответствует стандарту UNI EN 10088-2

  Уплотнение между трубой и фитингом гарантируется наличием двух уплотнительных колец (2), которые располагаются внутри самой трубы: за счёт использования прессовочных инструментов, оснащённых соответствующими клещами, обжимная втулка (4) будет деформирована таким образом, что деформация втулки прижмёт стенки трубы к уплотнительным кольцам (2) внутри трубы.

  Втулка обжима трубы (4) имеет окошко (отверстие), которое позволяет увидеть точную установку трубы и убедится в том, что труба вставлена до упора и упёрлась в шайбу (3); толщина втулки была расчитана так, чтобы выдерживать высокие давления, даже при наличии значительных колебаний температуры. Обжимная втулка изготовлена из нержавеющей стали AISI 304 и подвергнута дальнейшей обработке твёрдым раствором, чтобы избежать любых неправильных деформаций материала и обеспечить равномерное распределение сжимания поверхности; этот процесс диффузионного сжатия является самым важным, ибо он может изменить необходимую стабильность материала, что приведёт к опасности разрушения и последующей разгерметизации на стыке.

  Наличие шайбы из PE (полиэтилена) (3) изолирует алюминий трубы от латуни пресс-фитинга, предотвращая возникновение процессов коррозии.

Техническая спецификация

• Область применения: гидро-термо-санитарные системы
• Рабочая среда: питьевая вода, техническая вода и вода насыщенная раствором соли (гликолем)
• Процент гликоля: max 30%
• Диапазон температур: от -25°C до 120°C
• Максимальное рабочее давление: 16 бар
• Тип трубы: многослойная металлопластиковая PE-Xb/AL/PE-Xb (соответствие стандрату UNI 21003)
• Профили пресс-клещей для прессовки*: профиль TH от Ø16 до Ø32, профиль U от Ø40 до Ø63

(*) Объявленные профили прессовки сертифицированы органами третьей стороны, но компания APE заверяет, что пресс-фитинги APE так же можно запрессовать следующими профилями: профиль H и B: Ø16, Ø20, Ø26, Ø32; профиль U: Ø16, Ø20

Профили прессовки для пресс-фитингов APE

  Пресс-фитинги APE для металлопластиковых многослойных труб могут быть прессованы с использованием различных профилей обжима (TH, H, B, U): чтобы получить идеальный стык между трубой и пресс-фитингом, а так же обеспечить лучшие характеристики прочности системы, важно использовать пресс-клещи с помощью соответствующих профилей прессовки.

  В таблице слева показаны профили прессовки, которые следует использовать в зависимости от диаметра.

  Изображения ниже показывают правильное расположение пресс-фитинга относительно профиля прессовки: прессование должно осуществляться правильной толщиной относительно уплотнительных колец, чтобы обеспечить герметичность соединения.

Прежде чем приступать к обжиманию пресс-фитинга APE, убедитесь:

1. в том, что Вы выбрали правильный профиль прессовки, установленный на пресс-клещи, согласно таблице выше: использование неправильного обжимного профиля на пресс-клещах плохо скажется на герметичности соединения.
2. всегда выбирайте оригинальные профили (например, пресс-клещи REMS с губками KLAUKE или наоборот): не всегда одни и те же профили работают корректно с пресс-клещами, отличающихся от оригинала.
3. убедитесь, что профиль прессовки не повреждён, что пружины рычага обжима исправны.
4. в случае, если Вы используете инструмент на батарейках, убедитесь, что заряда батареек достаточно для прижимной силы.

Монтаж

Необходимые инструменты и компоненты для монтажа пресс-фитингов

Резка трубы

  Отрезать трубу необходимой длины с использованием мини-трубореза необходимо перпендикулярно к оси трубы, как показано на рис. 1.





 Калибровка и развальцовка трубы

 Прежде, чем вставить шланг в трубу более важной задачей является калибровка и развальцовка трубы. Вставьте внутрь трубы калибратор и поверните несколько раз, пока вы не получите совершенно круглую окружность (Рис 2); таким образом калибратор создает фаску - форму усеченного конуса из-за наличия трех резцов расположенных в 120° к основанию калибратора.

  После калибровки и развальцовки трубы удалите стружку, которая образуется в результате этих операций.

  Перед тем как продолжить, убедитесь, что калибратор не поврежден.

 Смазка металлопластиковой трубы

  Перед введением трубки фитинга в шланг необходимо смазать внутренний край трубы с помощью раствора на основе силикона.
Смазка имеет двойную функцию: для облегчения вставки трубки фитинга и поддерживании уплотнительного кольца, избегая образования сокращений и/или расширений, которые негативно влияют на герметизацию.

Установка пресс-фитинга на трубу

 Вставьте трубу в фитинг, убедившись в окошке (отверстии), что труба вставлена до упора, упёрлась в полиэтиленовую шайбу. Эта процедура должна быть выполнена с минимальными усилиями, в противном случае просим Вас пересмотреть установку и проверить целостность уплотнительных колец на пресс-фитинге.

Прессование

  После вставки пресс-фитинга в трубу осуществляется прессование с помощью специальных пресс-клещей, оснащённых соответствующими губками и вставками. После операции прессования всегда проверяйте, что след от губок профиля оставлен равномерно и края клещей отбились по кругу краёв обжимной втулки пресс-фитинга.

ВНИМАНИЕ: могут быть использованы инструменты любых производства любых фирм для прессовки пресс фитингов APE, которые соответствуют профилю пресс-клещей APE:

• профиль TH: Ø16, Ø18, Ø20, Ø26, Ø32;
• профиль H и B: Ø16, Ø20, Ø26, Ø32;
• профиль U: Ø16, Ø20, Ø40, Ø50, Ø63.

  Труба, в месте соединения с пресс-фитингом, не должна подвергаться изгибам.

Размеры пресования

  Во время выполнения прессования необходимо учитывать размеры пресс-клещей. Ниже, на рисунках и в таблице соответственно, приведены минимальные расстояния прессования в некоторых положениях:



Ниже приведены минимальные расстояния прессования между пресс-фитингами APE:

  Рекомендуется запретить трубопроводу двигаться в местах соединений, создавая точки опоры, особенно при длинных линиях, так, чтобы упор трубы не заканчивался на пресс-фитинге.

  Пресс-фитинги APE сертифицированы KIWA и DVGW, соответствуют стандартам DM 174, UNI EN ISO 21003-3 и UNI EN 1254-3
