Описание

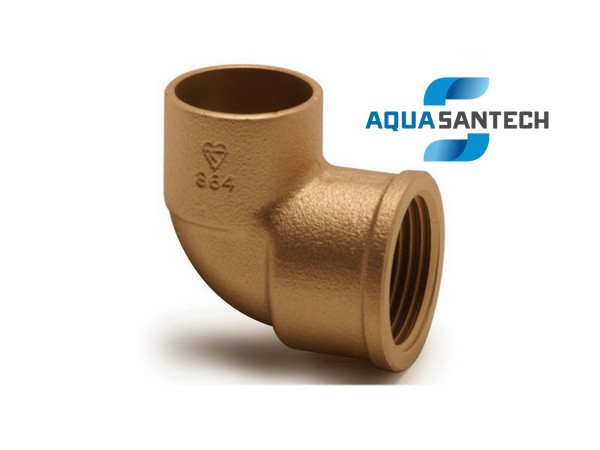

  Угол переходной медный 90° градусов ASN14 под пайку с внутренней резьбой применяется для подсоединения медных труб к резьбовым соединениям под углом 90°. С одной стороны угол переходной медный 90° соединяется с трубой методом пайки, а с другой внутренней резьбой соединяется с резьбовыми соединениями наружной резьбы. Изделия из меди, бронзы или других сплавов, так же латуни подходят для:

• транспортировки горячей и холодной воды в небольших отверстиях и мини скважинах, системах центрального отопления и пара низкого давления, отопления и систем отопления под неконтролируемым давлением
• также подходят для канализации и подвода сжатого воздуха, систем распределения природного и искусственного газов, топливных масел (твердый припой) и керосина, на инженерное обслуживание трубопроводов, которые передают жидкости, масла, воздух и газы при температурах до 110°C

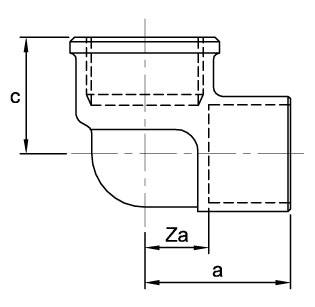

Размеры







• 15мм x 1/2": а - 23мм; c - 21мм; Za - 12мм
• 15мм x 3/4": а - 25мм; c - 23мм; Za - 14мм
• 22мм x 1/2": а - 27мм; c - 24мм; Za - 12мм
• 22мм x 3/4": а - 30мм; c - 27мм; Za - 14мм
• 28мм x 1": а - 34мм; c - 37мм; Za - 15мм
• 35мм x 1"1/4: а - 36мм; c - 40мм; Za - 13мм







Давление и температура

Зависимость давления от температуры:

Диаметр от 6 мм до 28 мм

• -40^oC (Мин): 25 бар
• 30^oC : 25 бар
• 65^oC: 25 бар
• 110^oC (Макс): 16 бар

Диаметр от 35 мм до 54 мм

• -40^oC (Мин): 25 бар
• 30^oC : 25 бар
• 65^oC: 16 бар
• 110^oC (Макс): 10 бар

 Таблицы потерь давления: медь для воды         Таблицы потерь давления: медь для сжатого воздуха

 Таблицы потерь давления: медь для газа

Монтаж

  Endex медные фитинги предназначены для соединения медных труб, изготовленных по по стандарту В BS EN 1057 и при монтаже их используют мягкий или твердый припой.

Инструкция по установке для мягкого припоя

  Медные фитинги используют принцип капиллярного притяжения, чтобы позволить припою заполнить зазор между
фитингом и трубой, образуя абсолютно надежное соединение.

  Надежность мягких паяных соединений в значительной степени зависит от типа используемого припоя. Для медных труб и фитингов специально разработаны припои, которые предлагаются нами в продаже. Все припои в какой-то степени надёжны, но особое внимание должно быть уделено зачистке паяемых концов меди.

  Выберите правильные размеры трубы и фитингов для соединения. Убедитесь, что оба конца меди на трубе и фитинге, нужные для пайки, хорошо зачищены, в хорошем состоянии и без повреждений. Если поверхность конца трубы повреждена, повторно обрежьте и зачистите её.

Подготовка

1. Обрежьте трубу, используя роторный труборез везде, где это нужно. Если используется ножовка для резки труб, она должна быть использована с мелким шагом зубьев.
2. Удалите все заусеницы изнутри и снаружи концов труб с помощью тонкой зубчатой шкурки.
3. Очистите внутреннюю часть муфты фитинга и наружную поверхности патрубка с помощью чистящей шкурки.



Пайка - мягкий припой

1. С помощью подходящей кисточки нанесите достаточное – но не чрезмерное – количество припоя с внешней стороны трубы и внутренней стороны фитинга.
2. Вставьте трубку в фитинг до упора, затем вытрите излишки припоя. Нагрейте собранный сустав равномерно со всех сторон.
3. Начинайте пайку. Когда нужная температура будет достигнута на припое, он будет течь свободно и втянется в сустав. Кратко повторно примените паяльную лампу для удаления излишков припоя.
4. Оставьте соединение на некоторое время и разрешите ему остыть. Вытрите любые внешние остатки припоя. Это позволит избежать некрасивых пятен или (в крайних случаях) коррозии трубопровода. Промойте трубопровод.

 Инструкция по установке для пайки твёрдых сплавов

  Повторяем подготовку аналогично, как описано при пайке мягким припоем.

Прокладочный - твёрдый припой

1. Нагрейте собранный сустав равномерно со всех сторон
   до 700-750°C
2. Применение присадочной проволоки к фитингу, позволяет плавиться твердому припою и стекать в кольцевой зазор.
3. Оставьте соединение на некоторое время и разрешите ему остыть. Очистите и промойте трубопровод.

Сертификаты

BSi Kitemark лицензия Endex      CSN сертификат Endex        DVGW сертификат Endex        KIWA сертификат Endex        WRAS одобрение Endex

  Продукция ENDEX (Польша) соответствует текущим британским, европейским и международным стандартам, где тщательно за основу берётся качество продукции. Медная продукция соответствует стандартам согласно BS EN ISO 9001:2000.
