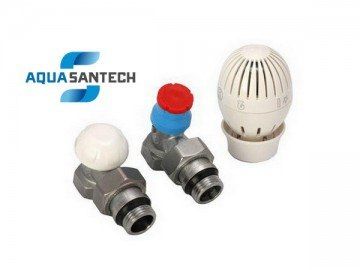

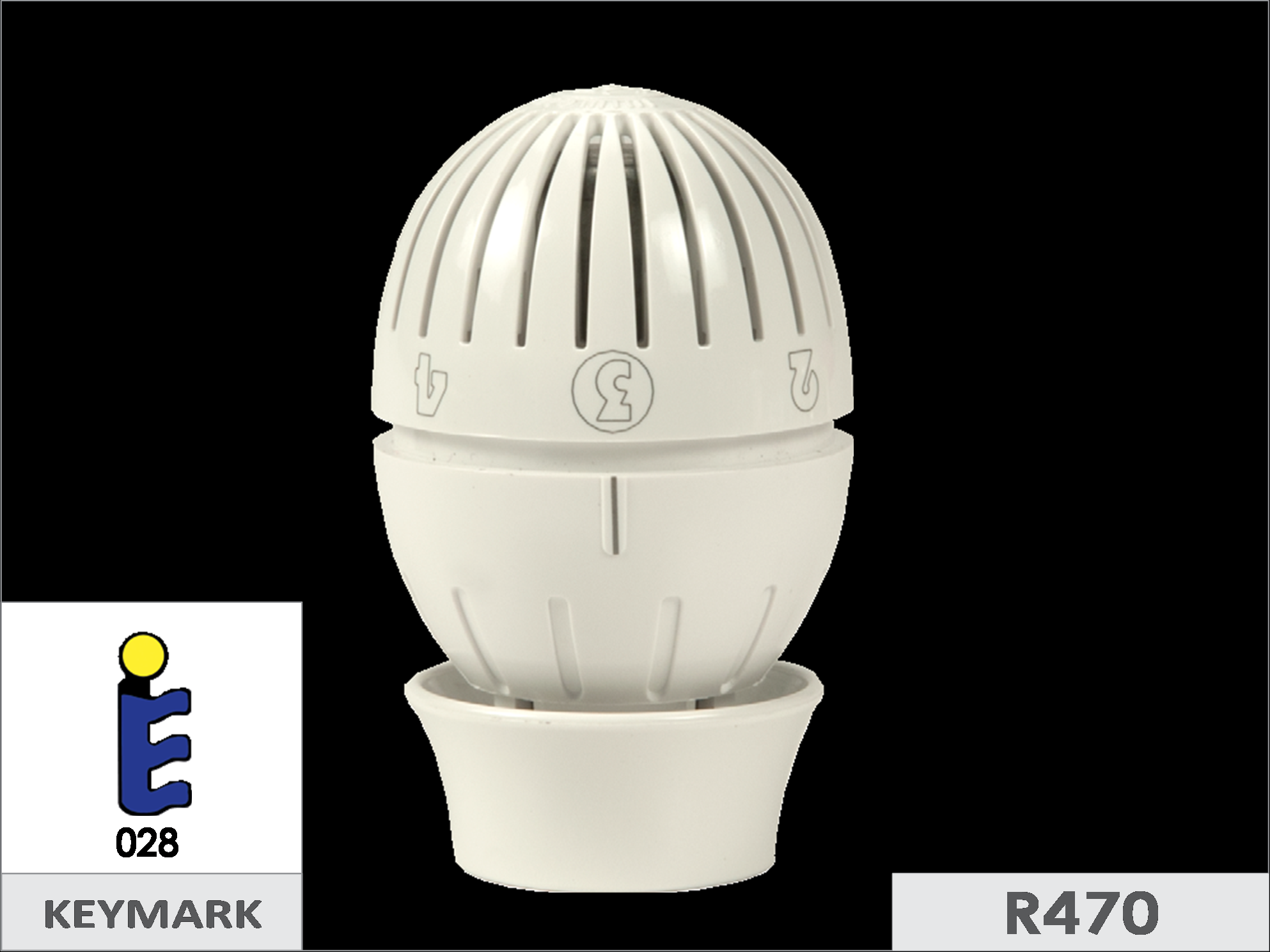

Комплект угловых термостатических кранов предназначен для повышения тепловой энергетичности радиатора. Состоит комплект из: термостатического крана 1/2"M хромированного с железным креплением для трубы серии R401TG; отсекающего крана хромированного 1/2"M с креплением для трубы из железа серии R14TG; головки термостатической с датчиком жидкости серии R470, диапазон температур которой от 32oC до 110oC, максимальное рабочее давление - 10 бар.
Диапазон температуры в комплекте с кранами: 5÷110 °C
Максимальное давление в комплекте с кранами: 10 бар
Максимальные перепады давления кранов: 1,4 бар
Минимальная настройка головки 8 °C
Установка максимальной температруы головки 32 °C
Установленное значение гестерезиса: 0,4 К
Время отклика: 26 мин
Влияние на температуру воды: 1,20 К
Размеры
Описание
В современных системах отопления радиаторов не достаточно регулировать только температуру воды, чтобы сделать правильное управление температурой в помещении: в различных средах, зданиях могут быть очень разные условия. Подумайте о том, что происходит между первым и последним этажами жилого дома или между средами, выходящими на юг или север. В течение дня термические нагрузки одной и той же среды зависят от множества причин, таких как изменение температуры наружного воздуха, солнечного излучения через застекленные двери и окна,а так же энергиями, связанными с деятельностью людей в помещении или рассеивания тепла из-за работы бытовой техники, а так же других электрических приборов.
Принцып работы термоголовки
Изменение температуры окружающей среды в результате приводит к изменению объема жидкости, попадающей на датчике внутри головки. Это изменение объема приводит к перемещению внутреннего механизма, в результате закрытия или открытия клапана, а затем с регулированием расхода воды, которая попадает в систему обогрева. Когда в пространстве происходит достижение нужной температуры, головка постепенно назад закрывает клапан, давая пройти минимальному количеству воды, чтобы поддерживать постоянную температуру в помещении, что приводит к экономии энергии.

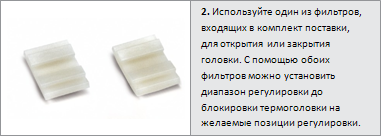

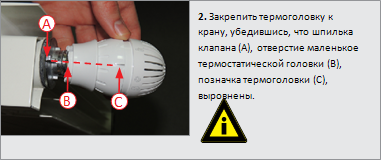

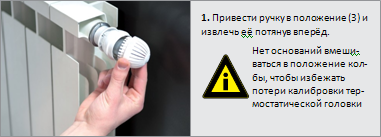

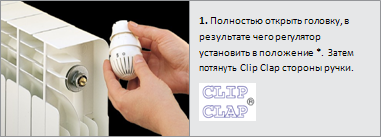

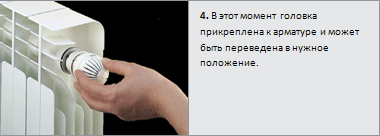

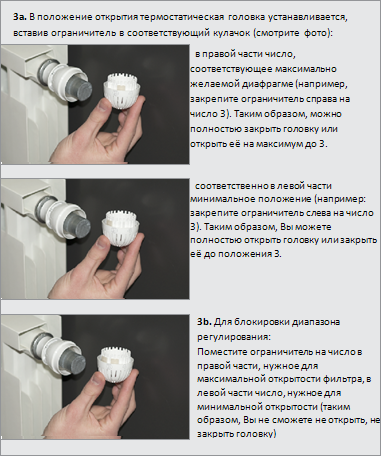

Установка термостатической головки Ограничение открытия и фиксация головки
Действия по ограничению и фиксации головки должны быть произведены уже после установки на корпус клапана.
Регулировка головки
Правильность регулировки, термостатический головки R470, Вы получаете с самого начала, обращаясь к таблице, которая соответствует нумерации на ручку соответствующих температурах окружающей среды. ВЫыберите номер, термостатический на нагревательном приборе в оптимальных условиях эксплуатации.
Если радиатор установлен в местах, где происходят поддувы воздуха или холодных сквозняков, температура настройки не совпадает с медиа-среды, потому что датчик головки зависит от местной температуры, а затем отправляет преждевременно на центральный клапан или не закрывается вообще. В этих случаях необходимо установить ручку в последующие положение регулятора с помощью метки, термометр нужно поместить в центр отсека.
Например, если ваша голова находится в положении 3 и в среде есть меньше, чем 20 °C, предусмотренный с завода режим из-за преждевременного закрытия клапана, для локального перегрева. В этом случае необходимо слегка повернуть регулятор мощности в среднее положение между № 3 и № 4.
И наоборот, если с головкой на 3 позиции больше 20 °C, предусмотренные колбы понижают температуру, и, соответственно, держат открытым клапан. В этом случае вы должны повернуть регулятор мощности в среднее положение между номером 2 и номером 3.
В случае, если отделение, в котором установлена термостатическая головка не используется, Вы получите максимальное энергосбережение, что приводит регулятор в положение *, которой соответствует температура защиты от замерзания, равной 8 °C.
