ГЕРЦ-Термостат

• Термостатические головки с жидкосным датчиком

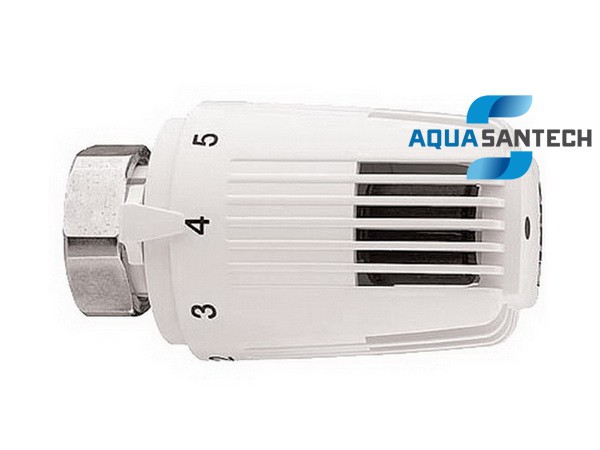

• ASH-7230 термостат радиаторный с жидкостным датчиком (гидросенсор) в положение "0" и морозозащитой регулируемый, ограничение и блокировка уостановленного диапазона температур. Маховик белого цвета.
• ASH-7260 термостат радиаторный с жидкостным датчиком (гидросенсор) с функцией автоматической настройки защиты от замерзания и возможность ограничения и блокировки заданного значения диапазона температур. Маховик белого цвета.
• ASH-7262 термостат радиаторный для максимальной пропускной способности в зоне пропорционального регулирования с функцией автоматической настройки защиты от замерзания, ограничение и блокировка диапазона заданного значения. Маховик белого цвета.

• Производительность

• Применение

  Для монтажа на всех ГЕРЦ-клапанах, для термостатической эксплуатации. Артикулы, размеры и форма поставки ГЕРЦ-клапанов являются соответствующими стандартами установки.

• Возможности настройки термостатических головок ГЕРЦ-СТАНДАРТ 7230/7260

• Комфорт позиция "4"

  Комфорт позиция "4" примерно соответствует комнатной температуре 20°C и обеспечивает максимум комфорта, экономии энергии и теплового комфорта.

• Морозозащита

  В положении "*" клапан автоматически открывается при температуре окружающей среды приблезительно 6°C, что предотвращает замораживание системы.

• Летняя настройка

  После окончания отопительного сезона термостата, поверните головку против часовой стрелки, откройте полностью, чтобы устранить частицы грязи на седле клапана.

• Аксессуары

1. 1 6640 00 - ГЕРЦ-Универсальный ключ, нож для защиты от кражи
2. 1 6807 90 - ГЕРЦ-TS-90 монтажный ключ
3. 1 9551 00 - Ограничительные штифты для ограничения и блокировки диапазона установленных температур
4. 1 9552 03 - Хомут защиты от кражи, монтируется при помощи ключа 1 6640 00

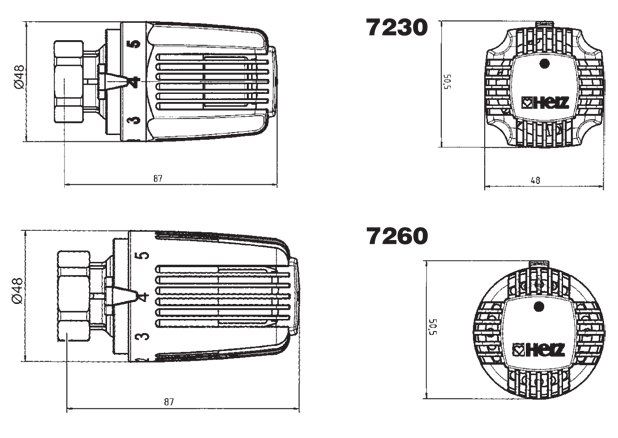

*Монтажные размеры указаны в мм

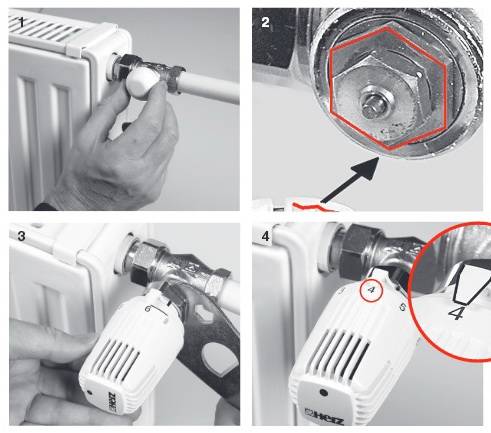

1. Винтовой колпачок или ручной привод с термостатического клапана - нижняя часть откручивается.
2. Термостатическую головку в положении „полностью открыт“ (заводская установка) надеть на низ клапана, чтобы стопор фиксации был хорошо виден.
3. Накрутить гайку и умеренно затягивать.
4. Вращением проверить принцип работы маховика (например маховик установить в положение "4" - комфорт положение).

Инструкция по монтажу

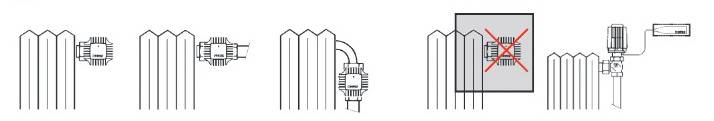

  ГЕРЦ-термостатическая головка ни в коем случае не должна попадать под влияние прямых солничных лучей или устройств, сильно излучающих тепло (например телевизора). Так же радиаторные панели, покрыты тяжёлыми шторами или другим предметами, образуют зону тепла, из-за которой термостат не чувствует температуры в помещении и неправильно работает. В таких случаях нужно применять термоголовку с выносным датчиком или дистанционным регулированием.

Скрытое ограничение и блокировка

  Путём установки одного или двух ограничительных штифтов, можна добиться ограничения или блокировки поворотного участка.

  Ограничительные штифты доступны в качестве дополнительных принадлежностей

Действия

В нижней части термостатической головки предусмотрено круглое отверстие для крепления штифта.

• Маховик термостата головки на месте требуемой позиции ограничения или блокировки.
• На шкале маховика между позициями „6“ и „Е“ находится поперечный штрих, маркер для установки ограничительных штифтов.

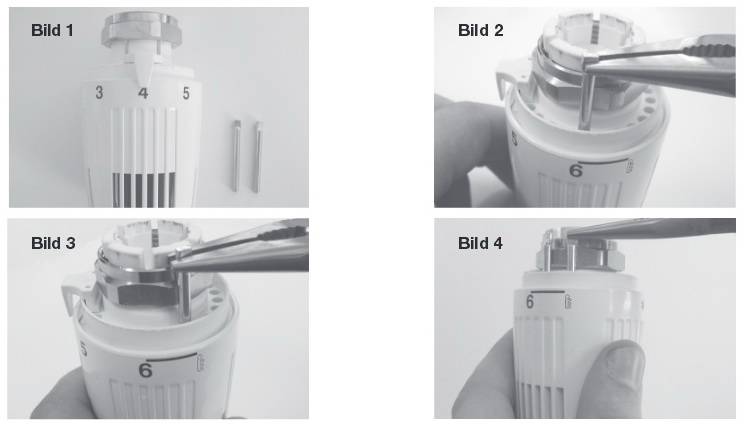

• Маховик устанавливают на необходимое значение (Рис 1).
• Ограничение максимума. Штифт расположен с левого конца черты (Рис 2).
• Ограничение минимума. Штифт расположен с правого конца черты (Рис 3).
• Параметр блокировки. Когда штифты установлены с левой и правой части черты (Рис 4).
• Вставлять штифты до упора (утолщение). Вытягивать можно при помощи подходящих инструментов (например плоскогубцы).
