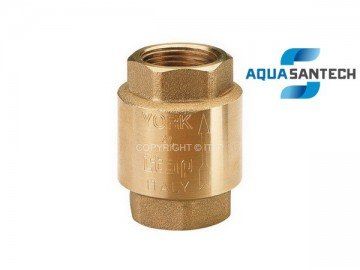

Клапан обратного хода воды ITAP серии YORK подходит для домашнего водоснабжения, отопления, установок кондиционирования, систем сжатого воздуха. Установка обратного клапана ITAP серии YORK может быть произведена в любом положении: вертикально, горизонтально или под углом (наклонно).

материал корпуса: латунь
диск из полимера
уплотнение: BMR (волокно)
пружина: нержавеющая сталь
рабочая температура: от -20^oC до +100^oC
шаг трубной резьбы согласно стандарту ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228)

Материалы

Корпус: латунь CW617N
Шток: полимер
Пружина: нержавеющая сталь
Шайба: NBR (бутадиен-нитрильный каучук)
Пластины: полимер
Наконечник переходника: латунь CW617N

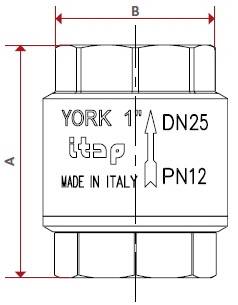

Размеры

Размер подключения 1"

DN - 25
A - 60,5 мм
B - 48 мм
Кг/см²бар - 12
LBS-psi - 170

Установка

Клапаны обратного хода ITAP YORK однонаправленные; в том смысле, что они управляют потоком только в одном направлении, которое указывается стрелкой на корпусе. Клапаны состоят из корпуса, штока и пару деталей, изготовленных из материалов описанных ранее, чтобы получить максимально лучший результат в работе обратного клапана ITAP YORK. Во избежание того, чтобы изготовленный материал не ломался и клапан не терял соединение между корпусом и системой, необходимо избегать установки, где обе детали будут находится под действием крутящего момента. Для нормальной установки должны быть использованы следующие гидравлические методы:

Для правильной установки клапана, возле кривых и циркуляционных насосов, клапан должен быть смонтирован на расстоянии, равном 10 диаметрам трубы.
Монтажник должен быть уверен в том, что две трубы стоят правильно, одна по отношению к другой;
В процессе сборки, установщик должен применить инструменты на трубе и на конце клапана, ближайшему к трубе;
Применение герметизирующих материалов сборщиком (PTFE или жидкостей) должна быть ограничена;
В случае, если рабочая среда имеет некоторые примеси (пыль, слишком жесткая вода и так далее), необходимо их удалять путём фильтрования, иначе они могут повредить уплотнитель.

Демонтаж установленного клапана

Перед снятием клапана с трубопровода или во всяком случае перед тем, как отвинтить соединения связанные между собой:

Носить защитную одежду, обычно необходимую для работы с жидкостями рабочей среды;
Убрать давление внутри системы;
В процессе разборки, ключ применять на конце клапана, ближайшем к трубе, к которой применяется инструмент.

Техническое обслуживание

Проверять клапан периодически, согласно эксплуатационных условий, для того, чтобы быть уверенным, что клапан работает правильно. В случае потери затягивания, принять к сведению, что они могут быть вызваны действием инородных тел (грязь, известь) на резиновые уплотнения. Для того, чтобы решить этот неудобство, необходимо демонтировать клапан и удалить инородное тело с
пневматических деталей.

Диаграммы

Диаграмма минимального давления открытия обратного клапана ITAP YORK

Диаграмма потерь давления обратного клапана ITAP YORK
